Vill du ha en altan utan synliga skruvhuvuden? QUADRO CLIP fäster trallbrädorna från undersidan och håller ihop dem med regelverket.
Clipsen skapar 9 mm luftspalt mellan bräda och regel samt 4 mm mellanrum mellan brädorna. Springan mellan brädorna kan ökas med en extra distans. Systemet används bland annat med gran, furu och lärk samt lämpliga värmebehandlade varianter.
Så fungerar QUADRO CLIP

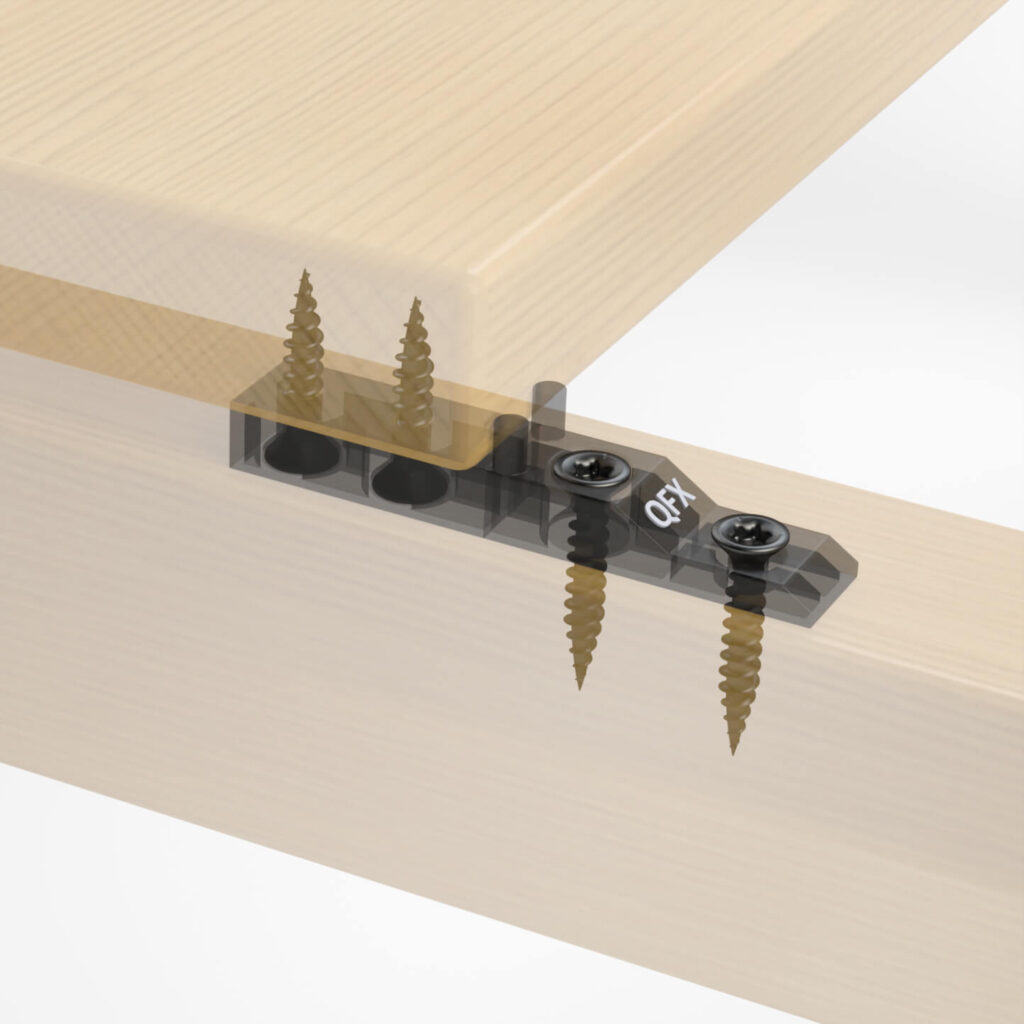

Clipsen skruvas först fast på brädans undersida. När brädan läggs på plats förs clipsens ena sida in under den föregående brädan. Den andra sidan skruvas fast i regeln.
Vid första raden används clipsens små hakar för att få delarna att gripa i varandra. Stiften tas bort, clipset vänds och delarna monteras på regel respektive bräda så att de passar ihop. Brädans andra sida fästs sedan på vanligt sätt i systemet.
Den sista raden avslutas i regel på liknande sätt som den första. Den sista brädan säkras normalt även med synliga skruvar. Huvuddelen av trallytan blir därmed fri från synliga skruvhål.
Videon visar monteringsprincipen för QUADRO CLIP.
Skillnaden mot vanlig skruvning
Den tydligaste fördelen är en obruten trallyta utan synliga skruvhuvuden. Clipset sköter samtidigt både infästning och distans mellan bräda och regel samt mellan brädorna.
Material och skruvar
Clipsen är tillverkade av glasfiberförstärkt polyamid, PA6. Materialet är formstabilt och avsett att tåla UV-ljus och långvarig mekanisk belastning utomhus.
För monteringen medföljer skruvar av härdat rostfritt C2-stål med svart korrosionsskyddande ytbehandling och vax som minskar skruvmotståndet. C2-stålet är magnetiskt, så skruven kan hållas på plats med ett magnetiskt bitsfäste.
Luftspalt och mellanrum
- 9 mm mellan bräda och regel ger luftning av träets undersida.
- 4 mm mellan brädorna är systemets grundavstånd för lämpliga barrträslag.
Om projektet kräver större mellanrum används en extra distans. På reglarnas ovansida kan skyddstejp för trä begränsa fuktbelastningen.
Vilka material passar?
Systemet är avsett för träslag med måttliga rörelser, exempelvis gran, furu och lärk, inklusive sibirisk lärk, samt lämpligt värmebehandlat trä. Det kan även användas med dimensionsstabila material som douglasgran och vissa WPC-brädor, förutsatt att brädan och systemet är kompatibla.
QUADRO CLIP kan också kombineras med QFX-ALU-profiler. Profilernas spår hjälper till att styra skruven vid monteringen. Rätt skruv ska väljas för aluminiumunderlaget.
Dold montering med detta system rekommenderas inte för mycket täta träslag med stora rörelser, som cumaru, massaranduba och robinia.
Förpackning och åtgång
Standardförpackningen innehåller 200 clips, rostfria skruvar och monteringsbits. Det finns även 100-pack utan skruvar för komplettering.
Vid vanliga regelavstånd är åtgången ungefär 33–35 clips per m². Ett 200-pack räcker då till cirka 5,5–6 m². Räkna på den egna brädbredden, regelindelningen och kantdetaljerna innan beställning.
Vanliga monteringsfel
- För stort regelavstånd, som ger svikt och högre belastning på clipsen.
- För svagt eller instabilt regelverk, exempelvis profiler med otillräcklig styvhet.
- För högt åtdragningsmoment, som skadar gängorna.
- Otillräcklig luftning, så att fukt blir kvar under trallen.
Med ett lämpligt träslag, stabilt regelverk och korrekt montering ger systemet en trallyta med dold infästning. Läs mer om regelverkets utformning eller jämför med infästning från sidan.
