Infästning från sidan är ett alternativ för dig som vill slippa synliga skruvhuvuden på trallen. Skruven går in genom brädans kant i stället för genom ovansidan. Med en monteringsmall och rätt skruv blir placeringen jämn längs hela altanen.

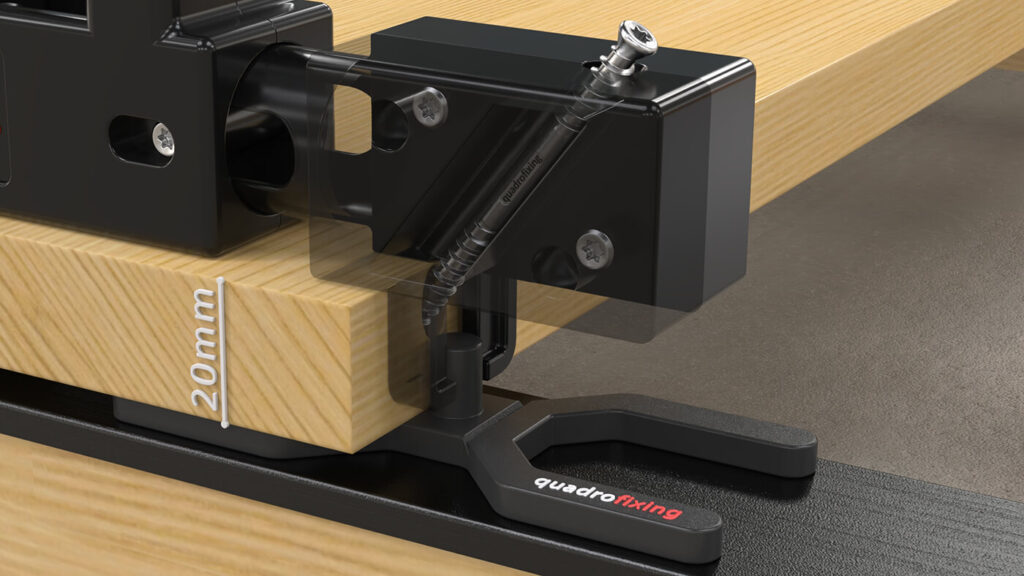

Så fungerar Drill Tool 50X
Drill Tool 50X är en borr- och monteringsmall för dold trallinfästning. Den styr skruven i 50° vinkel genom bestämda punkter i brädans kant.
Inbyggda distanser ger normalt 6 mm mellanrum mellan brädorna. Om det behövs en större springa kan QUADRO H med 7 mm distansstift användas. Avståndet ska anpassas till träslaget, fukthalten och monteringsanvisningarna.
Fördelar med infästning från sidan
- Inga synliga skruvhuvuden på gångytan.
- Jämna mellanrum mellan brädorna.
- Bestämd och upprepningsbar skruvplacering.
- Mindre behov av att mäta varje infästningspunkt.
- Brädans ovansida lämnas utan skruvhål.
Använd delar som passar tillsammans
Systemets funktion beror på att mall, borr, bits och skruv är kompatibla. De rekommenderade delarna i denna lösning är:
- QUADROFIX HDS av rostfritt A2-stål, 4,2 × 60 mm eller 4,2 × 70 mm.
- Förlängt TX15-bits, 82 mm.
- Stegborr 50X, 3,3 → 4,5 mm.
QUADRO TAPE på reglarna skyddar mot fukt ovanifrån. Distanser som QUADRO H eller QUADRO GF skapar luft mellan regel och bräda. Fel verktyg eller skruv kan skada träet eller mallen och försämra förbandet.
QUADROFIX HDS 4,2 mm
Skruven är tillverkad av rostfritt A2-stål med vaxad yta för jämnare inskruvning. Den monteras i 50° vinkel och har en huvuddiameter på 5,2 mm. Längderna är 60 mm och 70 mm.
Det andra gängpartiet håller brädan på plats. Den längre varianten på 70 mm ger utrymme att använda QUADRO H-distanser enligt systemets monteringsdetalj.
Brädornas dimensioner och träslag
Systemet används för brädor som är minst 21 mm tjocka, vanligen 21–25 mm. Breddområdet anges till 110–150 mm, med snävare gränser för vissa träslag:
| Träslag | Tjocklek | Bredd |
|---|---|---|
| Barrträ, douglasgran, merbau, bangkirai, acetylerat trä och walaba | 21–25 mm | 110–145 mm |
| Ipé, lapacho och cumaru | 21–25 mm | 110–120 mm |
Metoden lämpar sig främst för trä med god formstabilitet och kontrollerad fukthalt. Kontrollera alltid att brädtillverkaren godkänner den aktuella monteringen.
Fukthalt och springor
- Den rekommenderade fukthalten i träet för denna lösning är 16–20 %.
- Vid cirka 18 % fukthalt anges en större springa, omkring 7 mm.
- Springan ska anpassas till förhållandena vid monteringen.
- För trä med mycket garvämnen kan rostfritt A4 behövas.
Med rätt bräda, mall och skruv går det att få en jämn trallyta utan synliga skruvhuvuden. Läs även om dold infästning med QUADRO CLIP och distanser under trallen.
